ПРОЕКТУВАННЯ ТА ВИГОТОВЛЕННЯ ВИРОБІВ ІЗ ТОНКОЛИСТОВОГО МЕТАЛУ ТА ДРОТУ
Опорні поняття: деталь, складальна
одиниця, розмічання заготовки, технологічна карта.
Ознайомившись із властивостями таких
конструкційних матеріалів, як тонколистовий метал і дріт, вивчивши різні види
з’єднання деталей виробу, можна перейти до такого виду діяльності, як
проектування та виготовлення комбінованих виробів з тонколистового металу і
дроту. Термін «комбінований» свідчить про те, що готовий виріб буде отримано
після виготовлення його окремих деталей та з’єднання їх у єдине ціле.
Проектування та виготовлення виробу
розпочинають з вибору й обговорення завдання. Обирати виріб для виготовлення
треба, керуючись певними потребами у використанні готового виробу в побуті та
навчальному середовищі , а також наявними знаннями та вміннями з виконання
технологічних операцій для його виготовлення.
У попередніх параграфах було показано
кресленики таких виробів, як найпростіша модель гелікоптера, підсвічник та
підставка для етикеток. Кожний із цих виробів складається з однієї деталі, над
заготовкою для якої здійснюють низку технологічних дій.
Щоб краще засвоїти попередній матеріал,
майбутній виріб складатимемо з кількох деталей, виготовлених із тонколистового
металу і дроту, які будуть з’єднуватись одна з одною за допомогою розглянутих
видів з’єднань.
Таким виробом може бути господарський
совок. Він складається з трьох деталей корпус совка (а), кресленик якого і
послідовність розмічання було розглянуто в , основи ручки (б) та дротяної
вставки (в). Після з’єднання дротяної вставки та основи ручки готова ручка
приклепується до корпусу совка, як показано на малюнку (г).
Деталі комбінованого виробу з тонколистового металу та
дроту

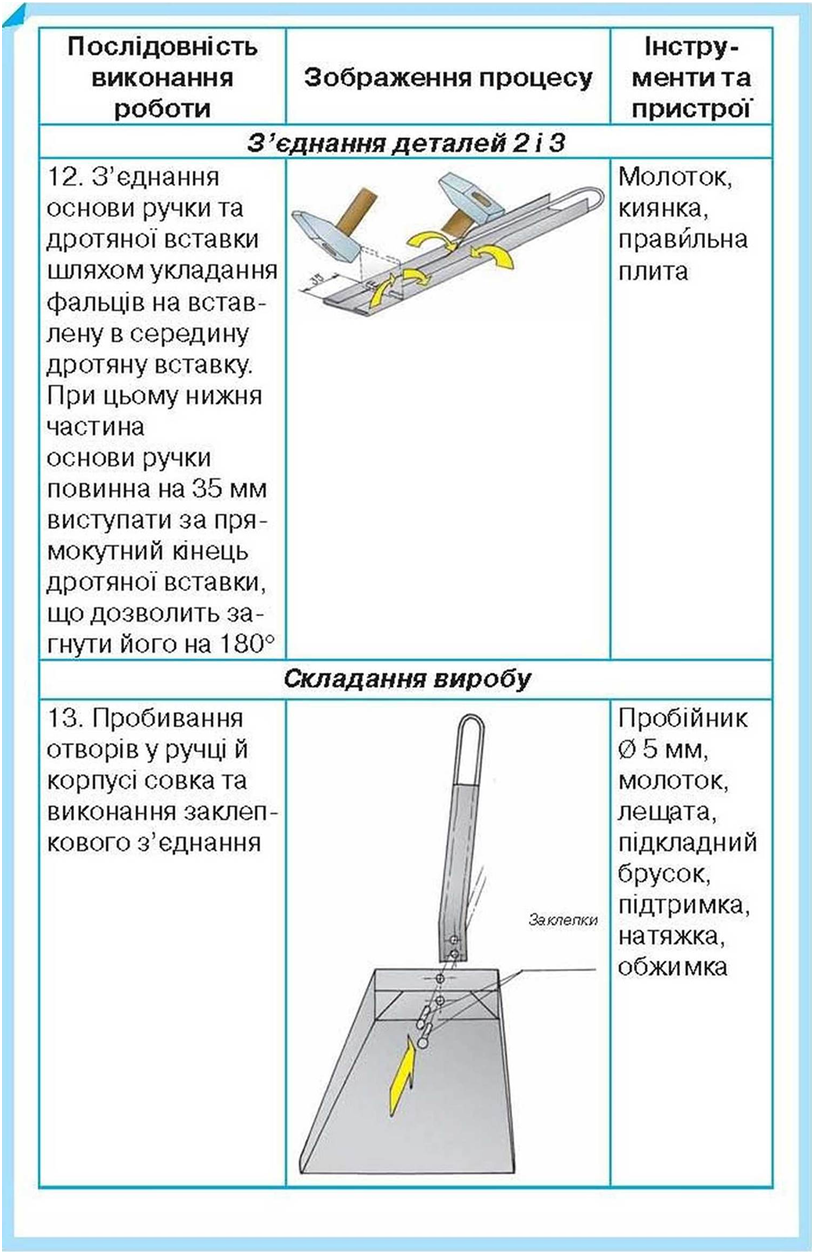

Послідовність виготовлення господарського
совка більш детально висвітлено в технологічній карті, яка є покроковою
інструкцією для виготовлення всіх деталей виробу та їх з’єднання з метою
отримання завершеного об’єкта праці.
ЛАБОРАТОРНО-ПРАКТИЧНА
РОБОТА
ВИГОТОВЛЕННЯ
ГОСПОДАРСЬКОГО СОВКА
|
Перелік деталей виробу |
||||
|
№ деталі |
Назва |
Кіль кість |
Матеріал |
Розміри, мм |
|
1 |
Корпус совка |
1 |
Тонколистовий метал |
0,75x180x240 |
|
2 |
Дротяна вставка |
1 |
Сталевий дріт |
03x590 |
|
3 |
Основа ручки |
1 |
Тонколистовий метал |
0,75x40x300 |
|
4 |
Заклепка |
2 |
Алюміній |
05x8 |
